一、“分页”地址转换

1. 分页基本原理

分页(paging)是将地址空间划分成固定大小的分片单元， 称为页/页面(page)

相对应的，物理内存同样也要分为相同大小的单元， 叫做页帧(page frame)

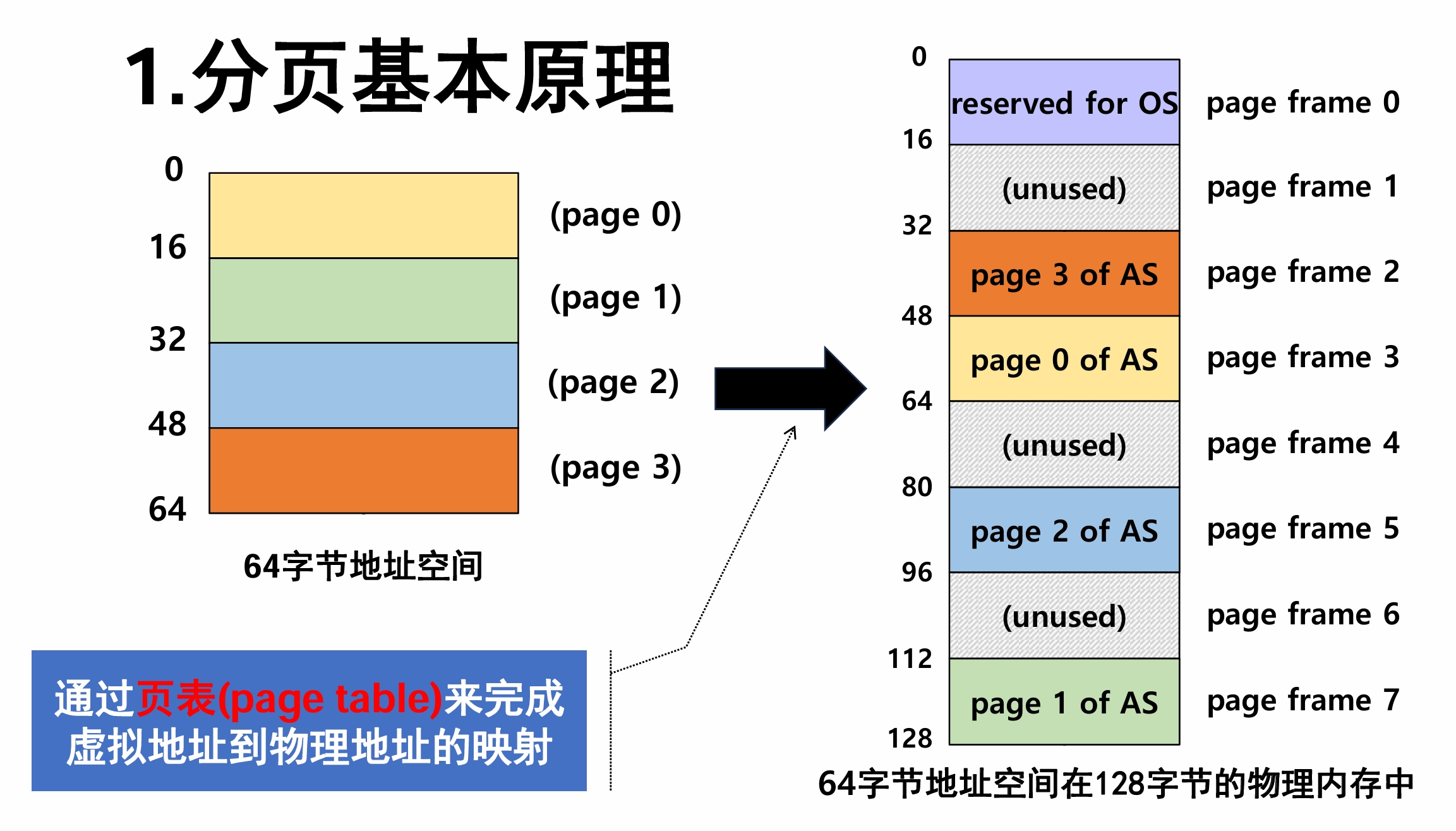

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/54.png)

  • 页表是每个进程一个(per process)的数据结构
    • 示例中的页表有四个条目：
      • VP0->PF3,
      • VP1->PF7,
      • VP2->PF5,
      • VP3->PF2
    • 假设虚拟地址空间是64字节，页大小为16字节(有4页)
      • 虚拟地址为6位，可以分为两个部分
        • 虚拟页号(VPN)：virtual page number
        • 页内偏移(Offset)：offset within the page
      • 虚拟地址“21”的转换过程

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/55.png)

eg：按照上图页表，虚拟地址“50”转换为物理地址是 34

2. 页表的存放位置

  • 问题：页表可能很大
    • 32位地址空间(4GB)，带有4KB的页：20位的VPN，12位的offset
      • 单个页表大小： $4 MB= 2^{20} entries * 4 Bytes$
  • 页表存在内存里
  • 通过页表基址寄存器(PTBR)在内存中找到页表的位置

3. 页表内容

  • 页表就是一种数据结构
    • 最简单的形式：线性页表，就是一个数组
      • OS通过虚拟页号(VPN)检索数组，并在该索引处查找页表项(PTE)，进 一步找到物理页帧号(PFN)
      • 有效位(Valid Bit): 表明特定地址转换是否有效
      • 保护位(Protection Bit): 表明页的权限(读，写，执行)
      • 存在位(Present Bit): 表明该页是在内存里还是磁盘上
      • 脏位(Dirty Bit): 表明页面进入内存后是否修改过
      • 参考位/访问位(Reference Bit): 表明追踪页是否被访问

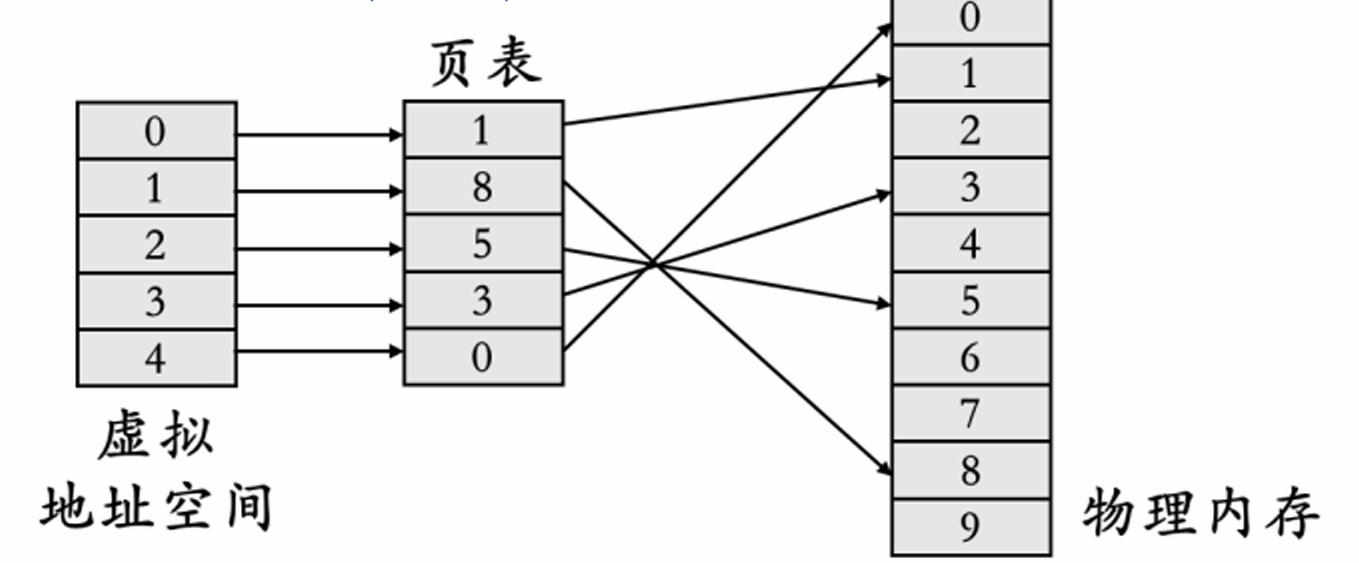

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/56.png)

示例：x86页表项

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/57.png)

4. 访存示例

例1

movl 21,%eax

地址转换过程：

// Extract the VPN from the virtual address
VPN = (VirtualAddress & VPN_MASK) >> SHIFT
// Form the address of the page-table entry (PTE)
PTEAddr = PTBR + (VPN * sizeof(PTE))
// Fetch the PTE
PTE = AccessMemory(PTEAddr)

// Check if process can access the page
if (PTE.Valid == False) {
    RaiseException(SEGMENTATION_FAULT);
} else if (CanAccess(PTE.ProtectBits) == False) {
    RaiseException(PROTECTION_FAULT);
} else {
    // Access is OK: form physical address and fetch it
    offset = VirtualAddress & OFFSET_MASK;
    PhysAddr = (PTE.PFN << SHIFT) | offset;
    Register = AccessMemory(PhysAddr);
}

例2

int array[1000];
...
for (i = 0; i < 1000; i++)
	array[i] = 0;

对应汇编：

0x1024 movl $0x0,(%edi,%eax,4)
0x1028 incl %eax
0x102c cmpl $0x03e8,%eax
0x1030 jne 0x1024

假设：

  • 页大小：1KB
  • 数组虚拟地址： [40000, 44000)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/58.png)

“分页”小结

  • 基本原理
    • 相同大小划分、page、page frame、page table、VPN、PTE、PFN
  • 页表存放位置
    • 页表可能很大、内存、页表基址寄存器(PTBR)
  • 页表内容
    • PFN+一些记录位
  • 访存过程
    • 地址转换需要一次额外的内存访问

有没有办法加速页表的访问？

二、分页中的快速地址转换(TLB)

1. TLB基本原理

  • 地址转换旁路缓冲存储器(translation lookaside buffer)
    • 是一种硬件，是芯片上MMU的一部分
    • 核心思想是缓存频繁发生的地址转换

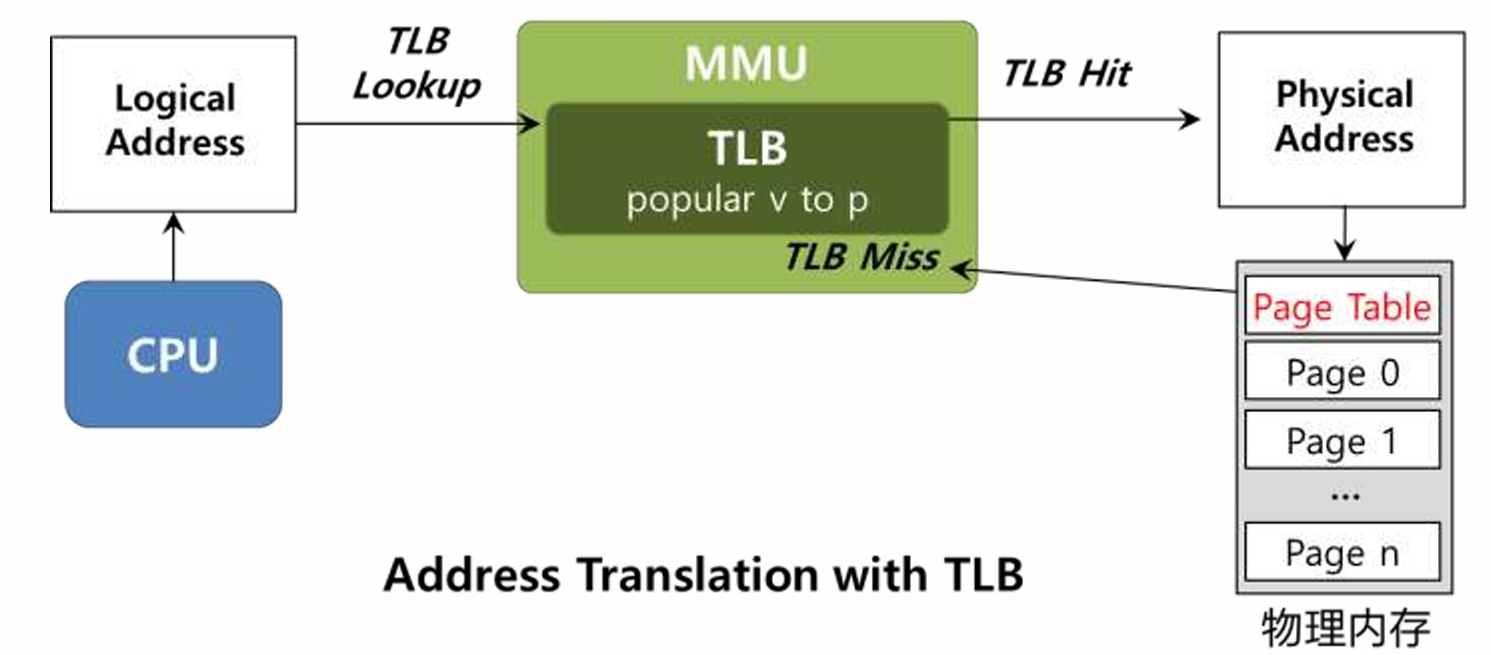

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/59.png)

VPN = (VirtualAddress & VPN_MASK) >> SHIFT;
(Success, TlbEntry) = TLB_Lookup(VPN);

if (Success == True) { // TLB Hit
    if (CanAccess(TlbEntry.ProtectBit) == True) {
        offset = VirtualAddress & OFFSET_MASK;
        PhysAddr = (TlbEntry.PFN << SHIFT) | offset;
        AccessMemory(PhysAddr);
    } else {
        RaiseException(PROTECTION_ERROR);
    }
} else { // TLB Miss
    PTEAddr = PTBR + (VPN * sizeof(PTE));
    PTE = AccessMemory(PTEAddr);

    if (...) {
        ...
    } else {
        TLB_Insert(VPN, PTE.PFN, PTE.ProtectBits);
        RetryInstruction();
    }
}

2. TLB未命中的处理

  • 第一种：硬件全权处理(在CISC上)

    • 硬件知道页表在内存的具体位置
    • 硬件“遍历”页表，找到页表项
    • 取出转换映射，更新TLB，然后重试指令

  • 第二种：软件处理(在RISC上)

    • 如果出现TLB miss，硬件抛出异常
    • 暂停指令，提升特权级
    • 跳转到陷阱处理程序
    • …

3. TLB的内容

  • TLB是全相联(fully associative)的
    • 典型的TLB可能有32，64或128项
    • 硬件并行搜索整个TLB
    • other bits: 有效位、保护位、地址空间标识符(ASID)、脏位

地址格式：| VPN | PFN | other bits |

  • ASID

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/60.png)

4.TLB替换策略

  • 和所有缓存一样，需要考虑缓存替换
    • 例：替换最近最少使用(LRU, Least Recently Used)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/61.png)

“TLB”小结

  • 基本原理
    • 利用程序的局部性原理，加入缓存
  • TLB未命中的处理
    • 硬件处理、软件处理
  • TLB内容
    • ASID
  • 替换策略
    • LRU

到目前为止，页表还有什么问题没有解决？
