多图警告。

上一章空间管理的问题

  • 大量的空闲(free)空间 -
    • 这些空闲空间实实在在的占用了物理内存
  • 必须为进程的整个虚拟地址空间分配 连续的物理内存 -
    • 会导致什么问题？

一、“分段”地址转换

1. 基本原理

  • 段是虚拟地址空间中的一个连续片段
    • 代码段、栈段、堆段
    • 对于每个段来说，都有它的基址和界限
    • 只需以段为单位，给进程分配连续物理内存

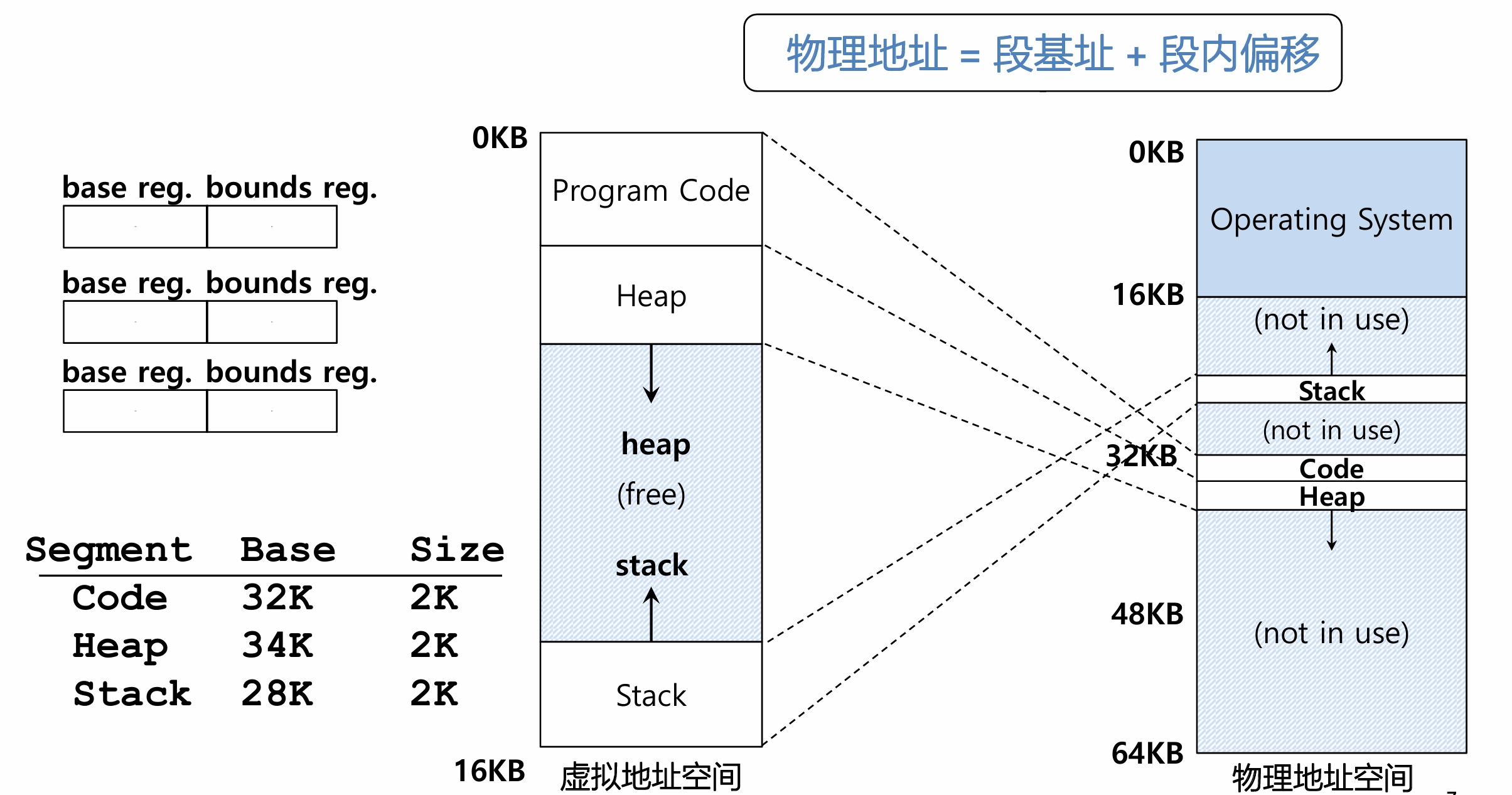

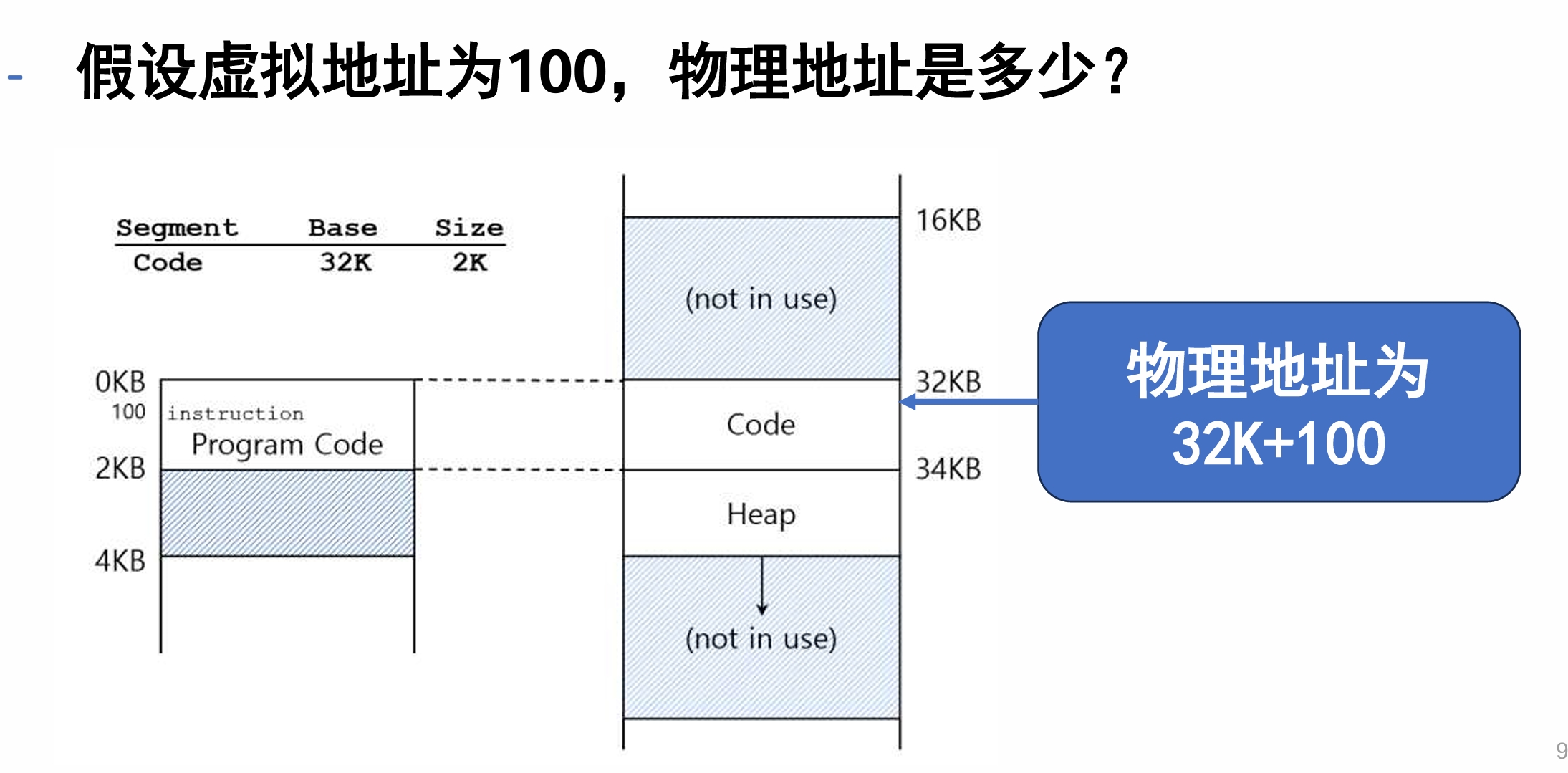

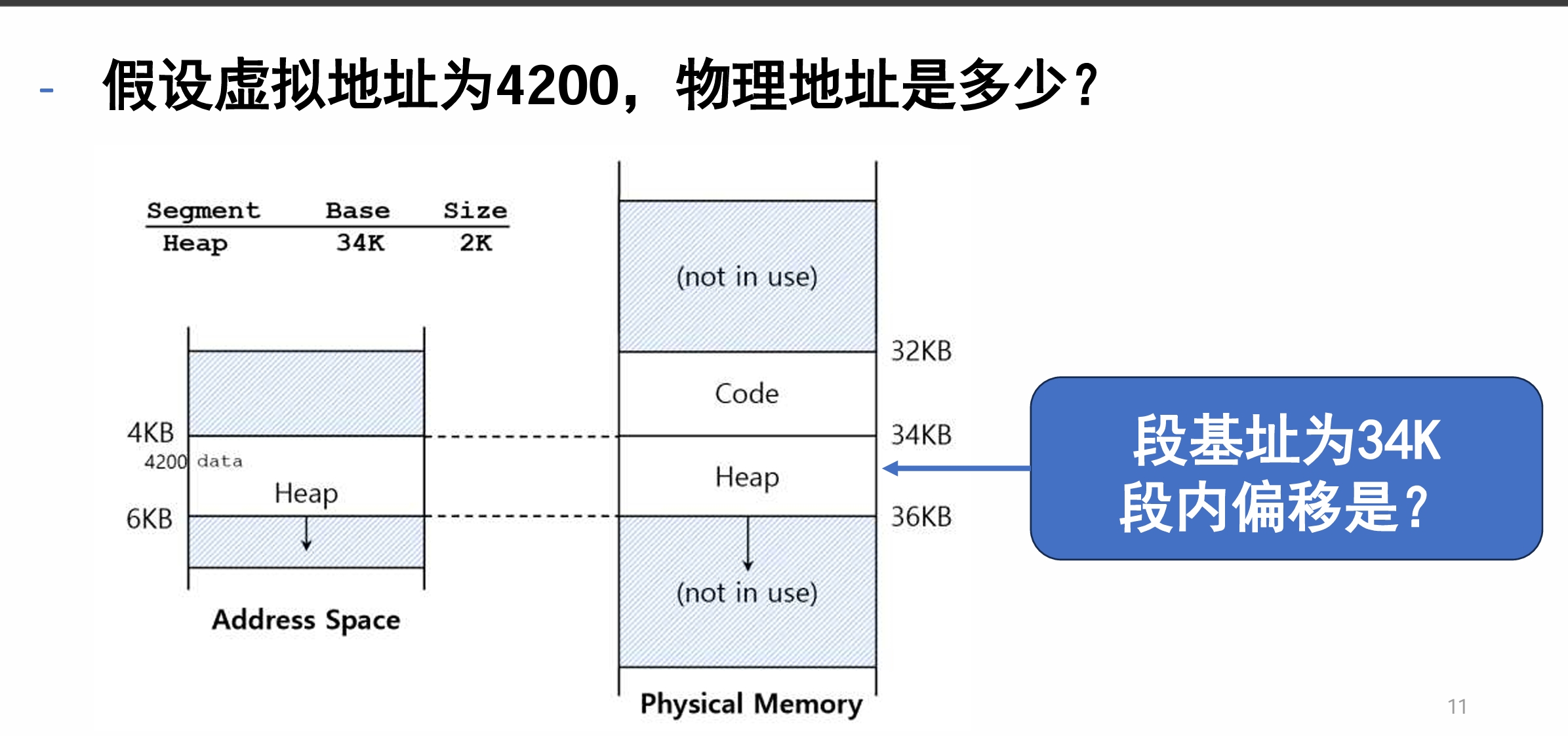

    • 物理地址 = 段基址 + 段内偏移 （段内偏移≠虚拟地址）

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/28.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/29.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/30.png)

  • 粗粒度和细粒度的分段
    • 粗粒度：只支持少量 段，如code、heap、 stack
    • 细粒度：支持很多段， 需要硬件支持段表
  • 如何判定非法内存访问？
    • 硬件在地址转换时检查
    • 如果超出了界限，则会报段错误 (segmentation fault)
    • 陷入内核…

2. 段的表示：显式、隐式

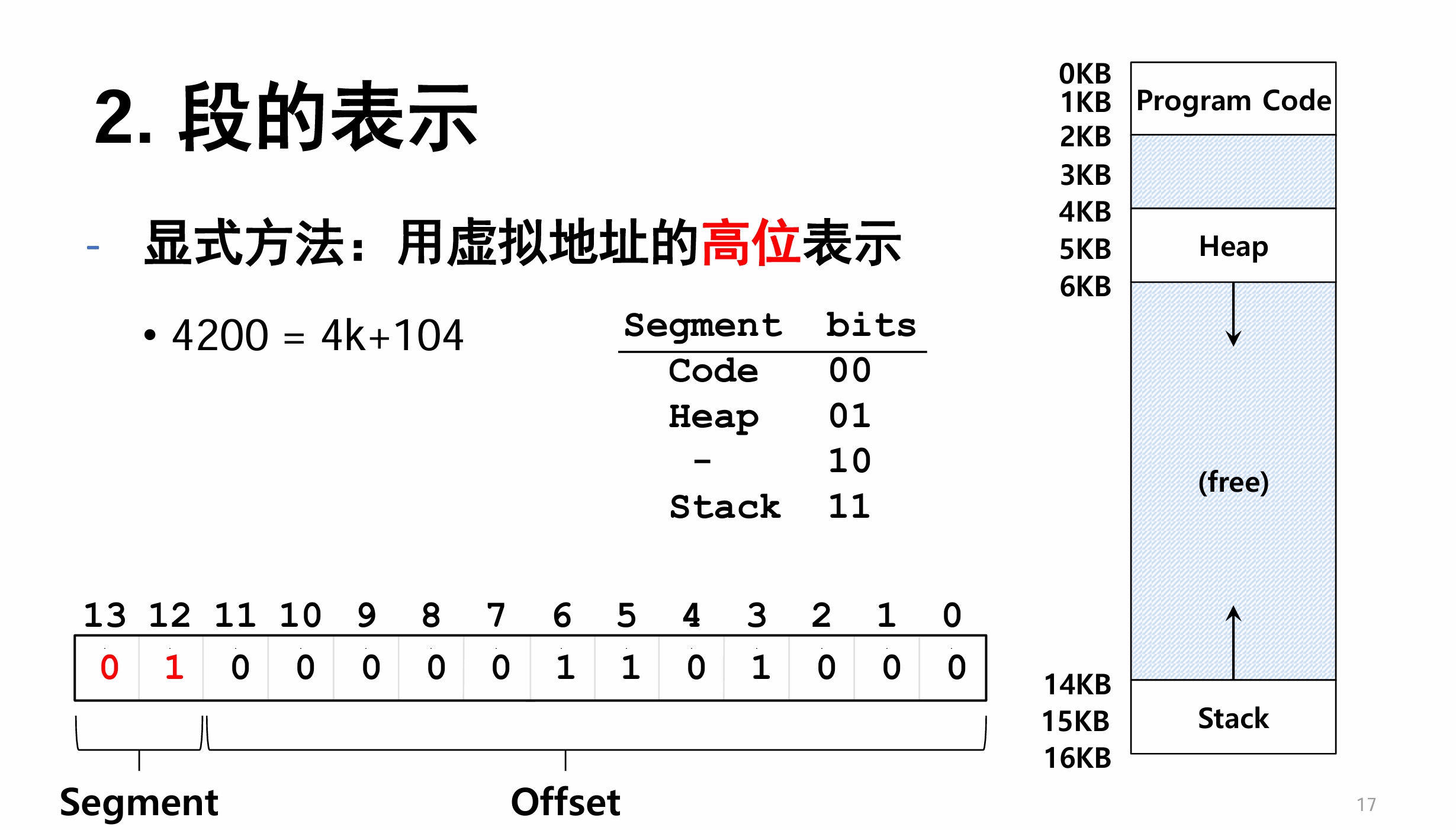

(1) 显式方法：用虚拟地址的高位表示

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/31.png)

// get top 2 bits of 14-bit VA
Segment = (VirtualAddress & SEG_MASK) >> SEG_SHIFT
Offset = VirtualAddress & OFFSET_MASK
if (Offset >= Bounds[Segment])
	RaiseException(PROTECTION_FAULT)
else
	PhysAddr = Base[Segment] + Offset
	//在CPU中将多组基址和界限放到寄存器数组中

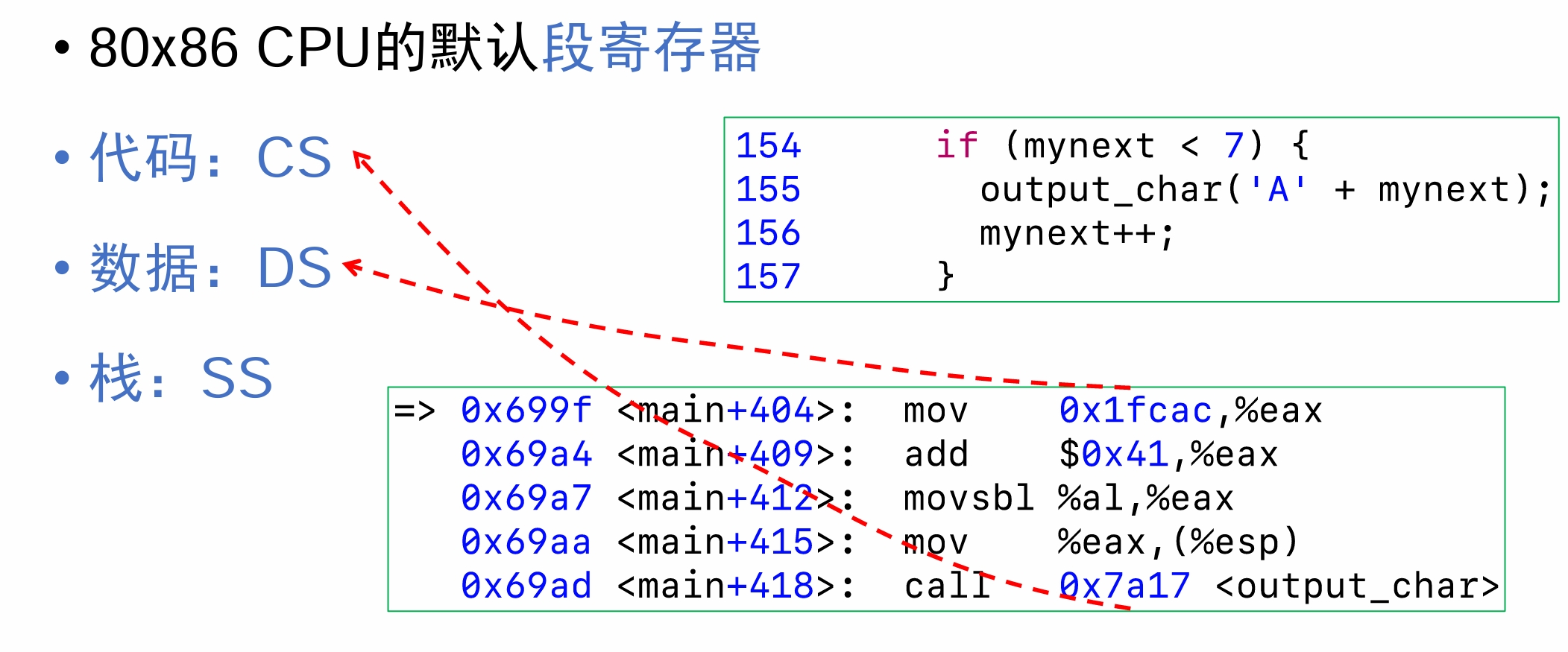

(2) 隐式方法：不放在虚拟地址中

根据当前指令类型决定使用 哪个段寄存器

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/32.png)

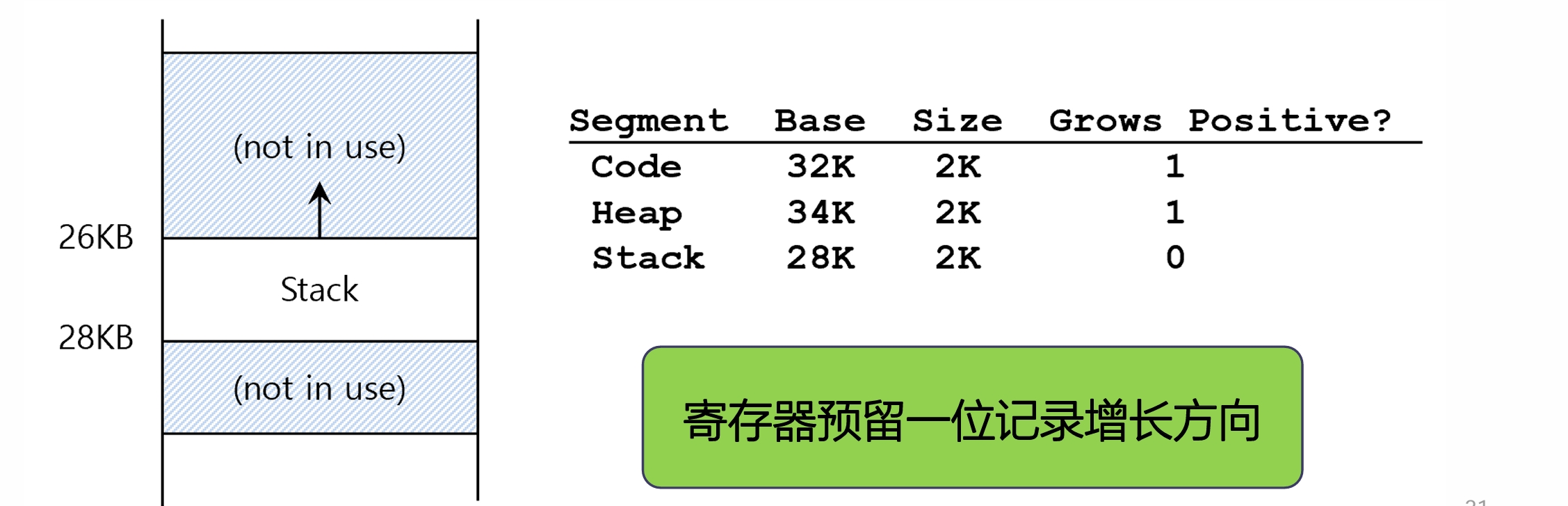

  • 对于栈是否有什么特殊性？
    • 栈是反向增长的，需要额外的硬件支持

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/33.png)

3. 段的共享与保护

  • 有些时候需要在地址空间里共享(share)内存段
    • 为了节省内存，例如代码共享

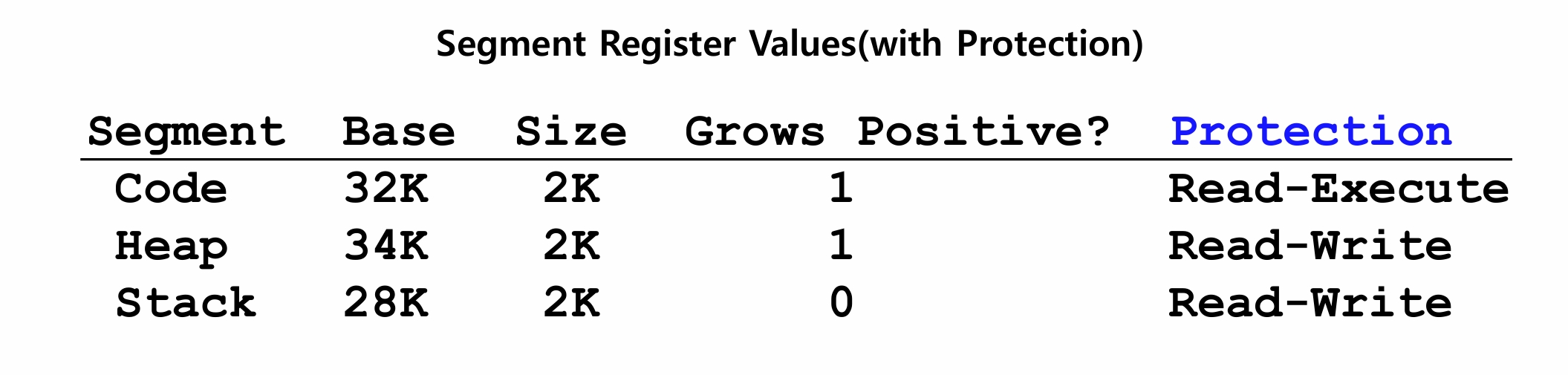

  • 需要硬件提供支持：段的保护位(Protection bits)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/34.png)

4. OS需要处理相关事项

  • 上下文切换时：所有的段寄存器都要保存和恢复
  • 案例：现在有24KB空闲空间， 如何为一个20KB的段分配空间？
    • 需要应对外部碎片(external fragmentation)
      • 空闲的、难以使用的小内存块
      • 产生原因：段内连续，段长可变

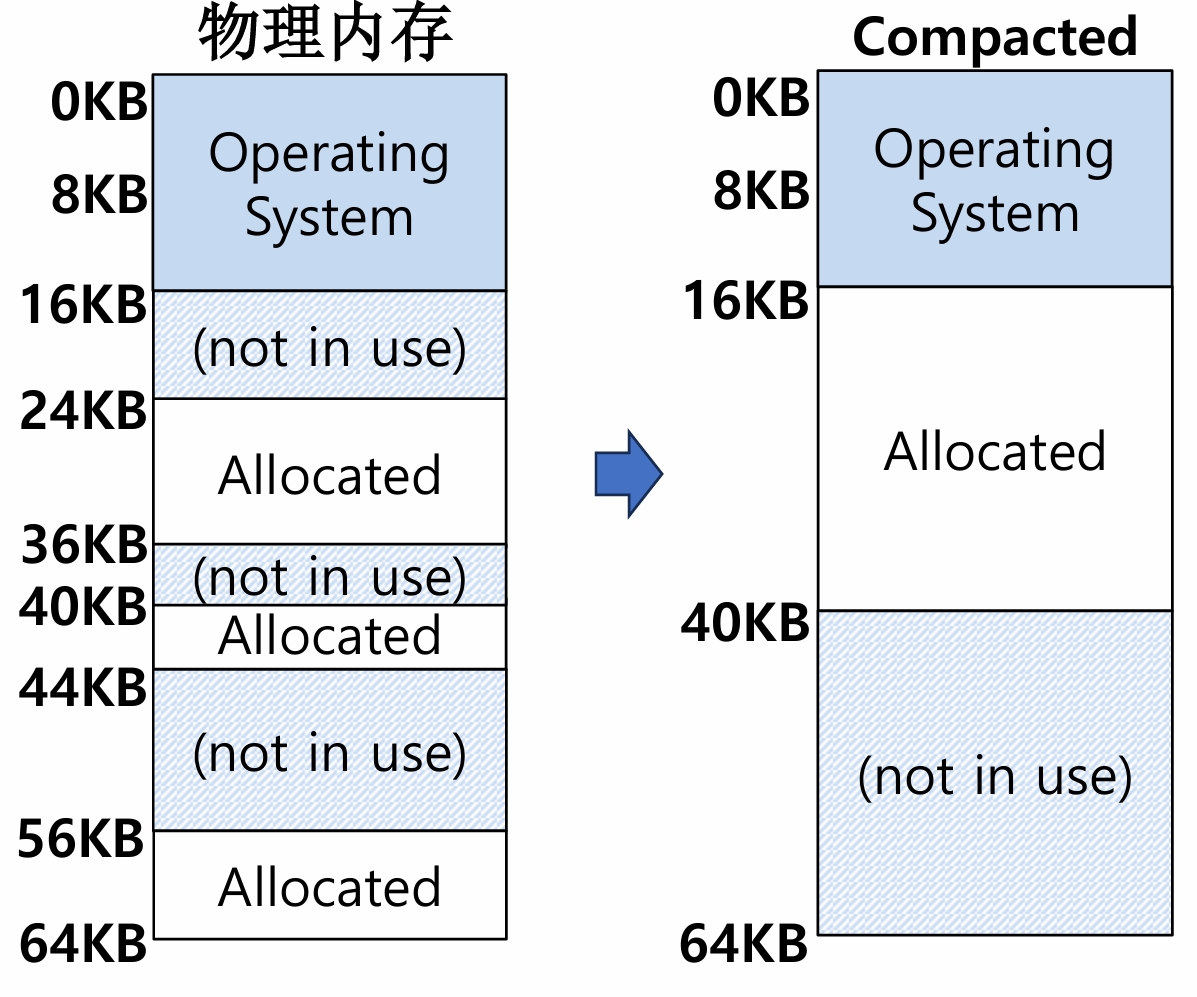

    • 紧致化处理(compaction)
      • 对段进行重排
        • 停止进程的运行
        • 拷贝数据
        • 修改段寄存器的值
      • 有效，但是代价高

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/35.png)

二、空闲空间管理

1. 底层机制

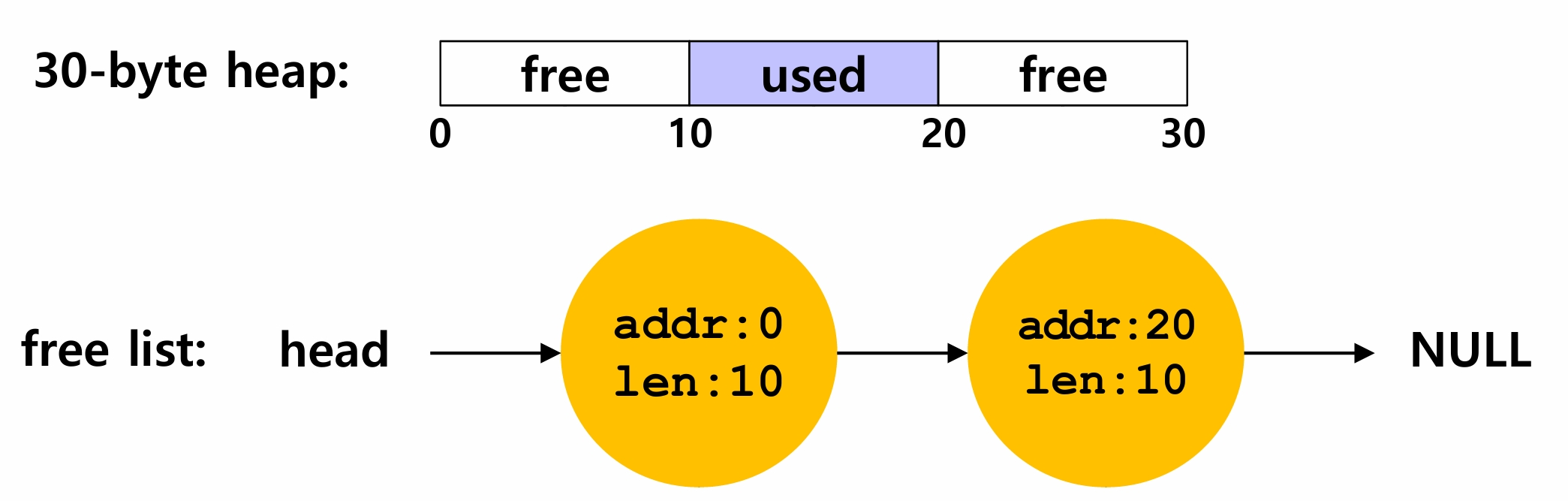

  • 分割(splitting)：将一个空闲块分割成两块，其中一块给用户

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/37.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/36.png)

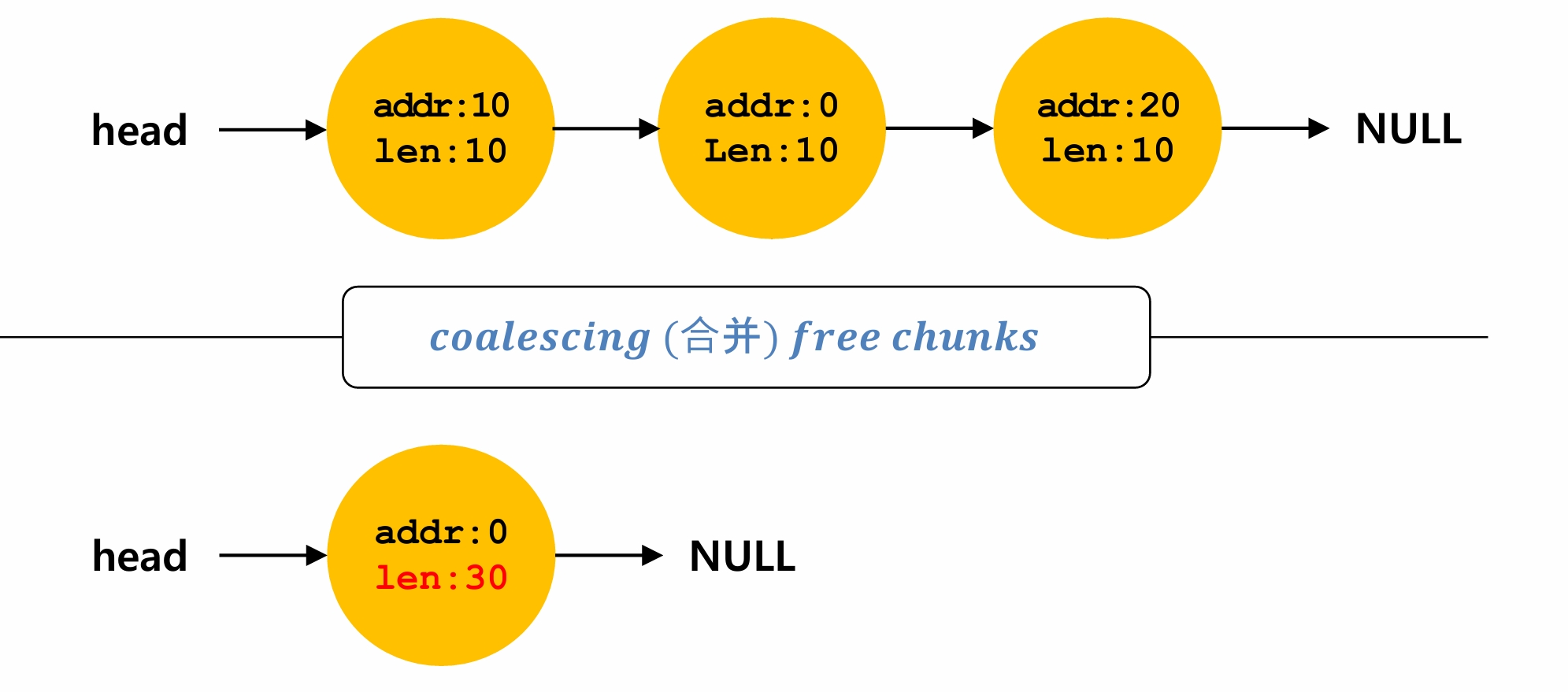

  • 合并(coalescing)：将相邻的两个空闲块合为一块

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/38.png)

  • 当一个新空闲块进入队列时，如何高效地进行合并操作？

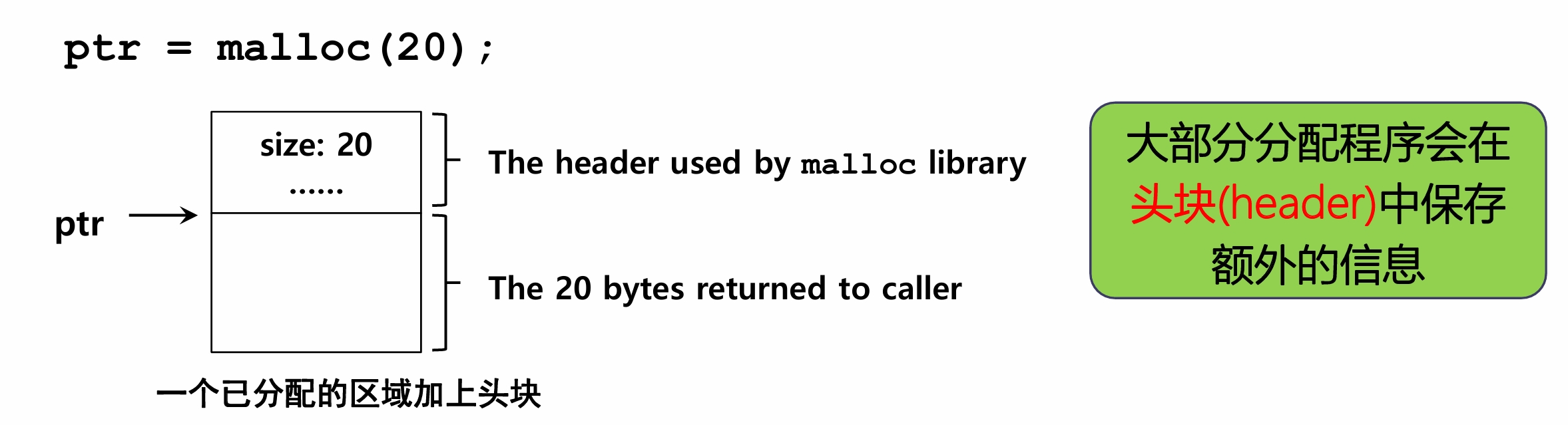

    • free(void *ptr)接口并没有要释放的块大小的参数

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/39.png)

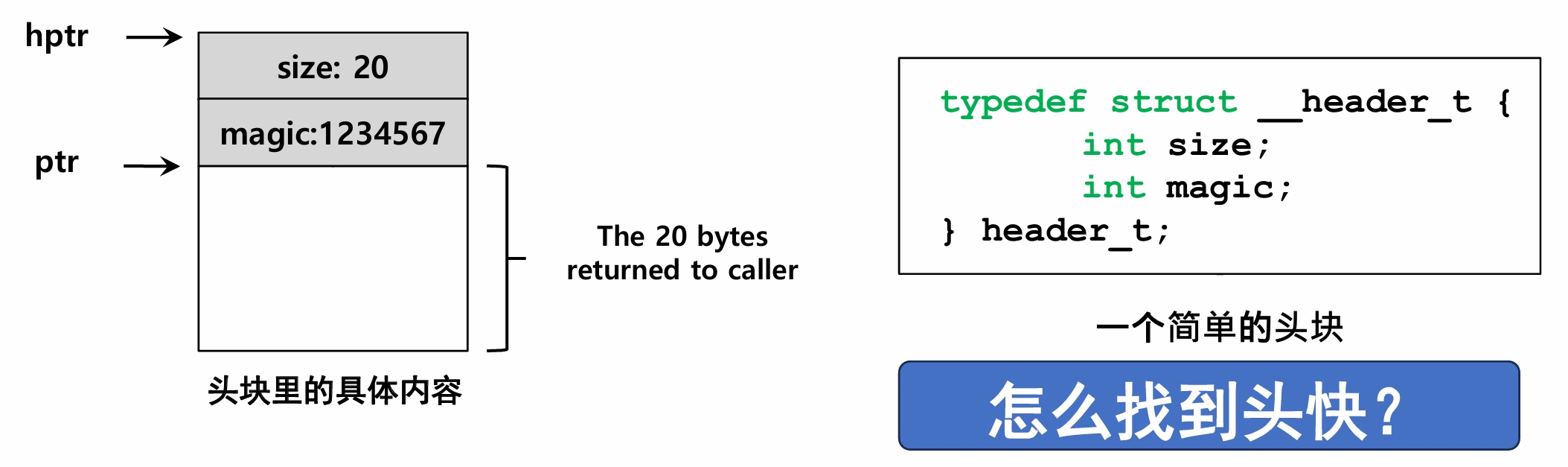

  • 记录已分配块的大小
    • 头块中包含分配空间的大小
    • 也可能包含额外的指针加速释放、magic number用来检查完整性

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/40.png)

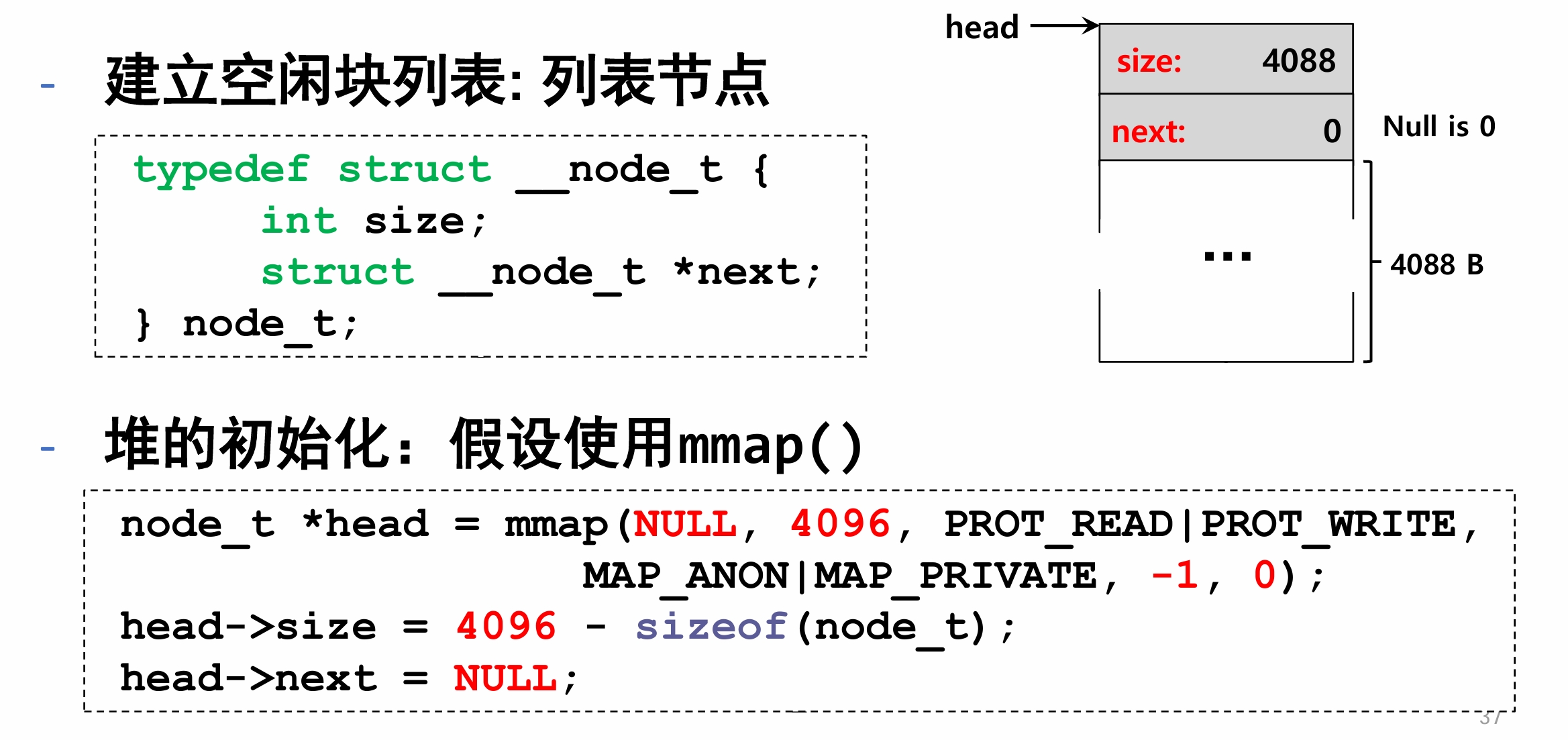

  • 建立空闲块列表: 列表节点
  • 堆的初始化：假设使用mmap()

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/41.png)

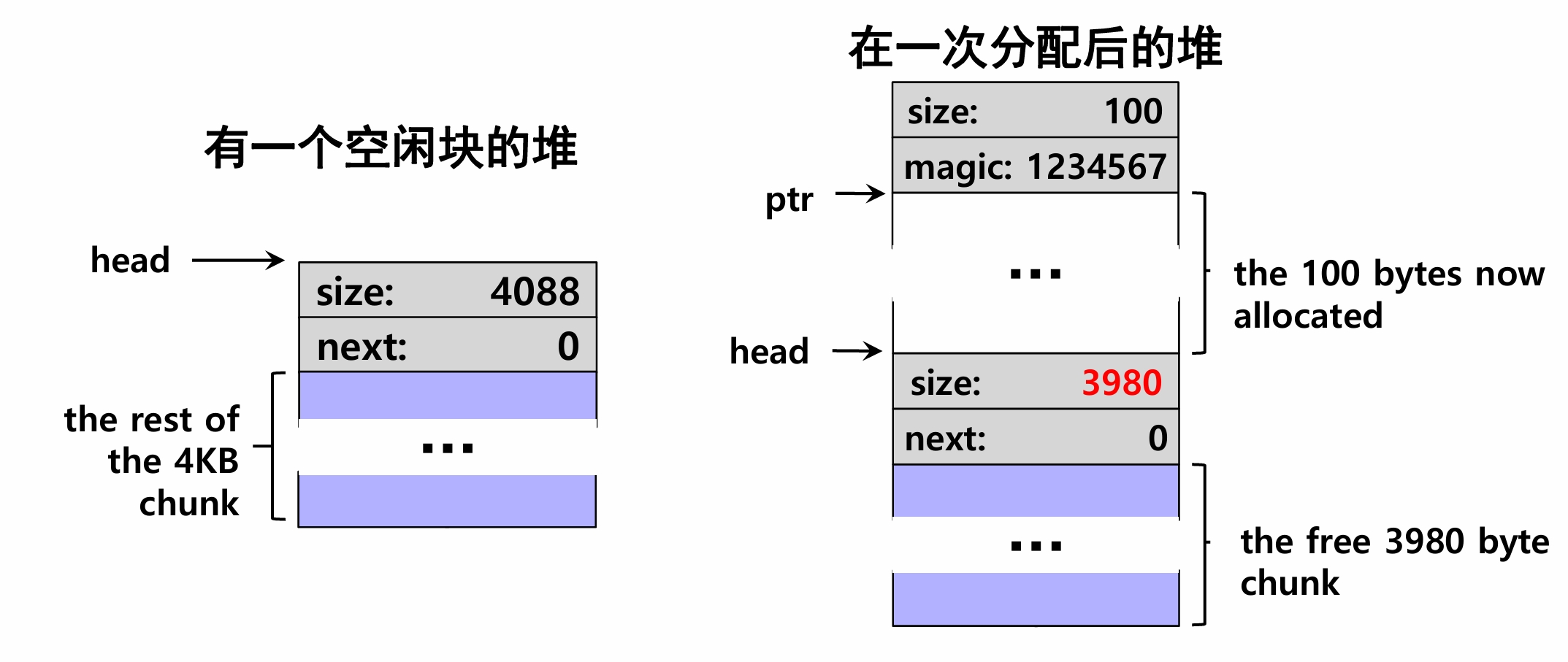

  • 案例：通过调用ptr = malloc(100)申请内存

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/42.png)

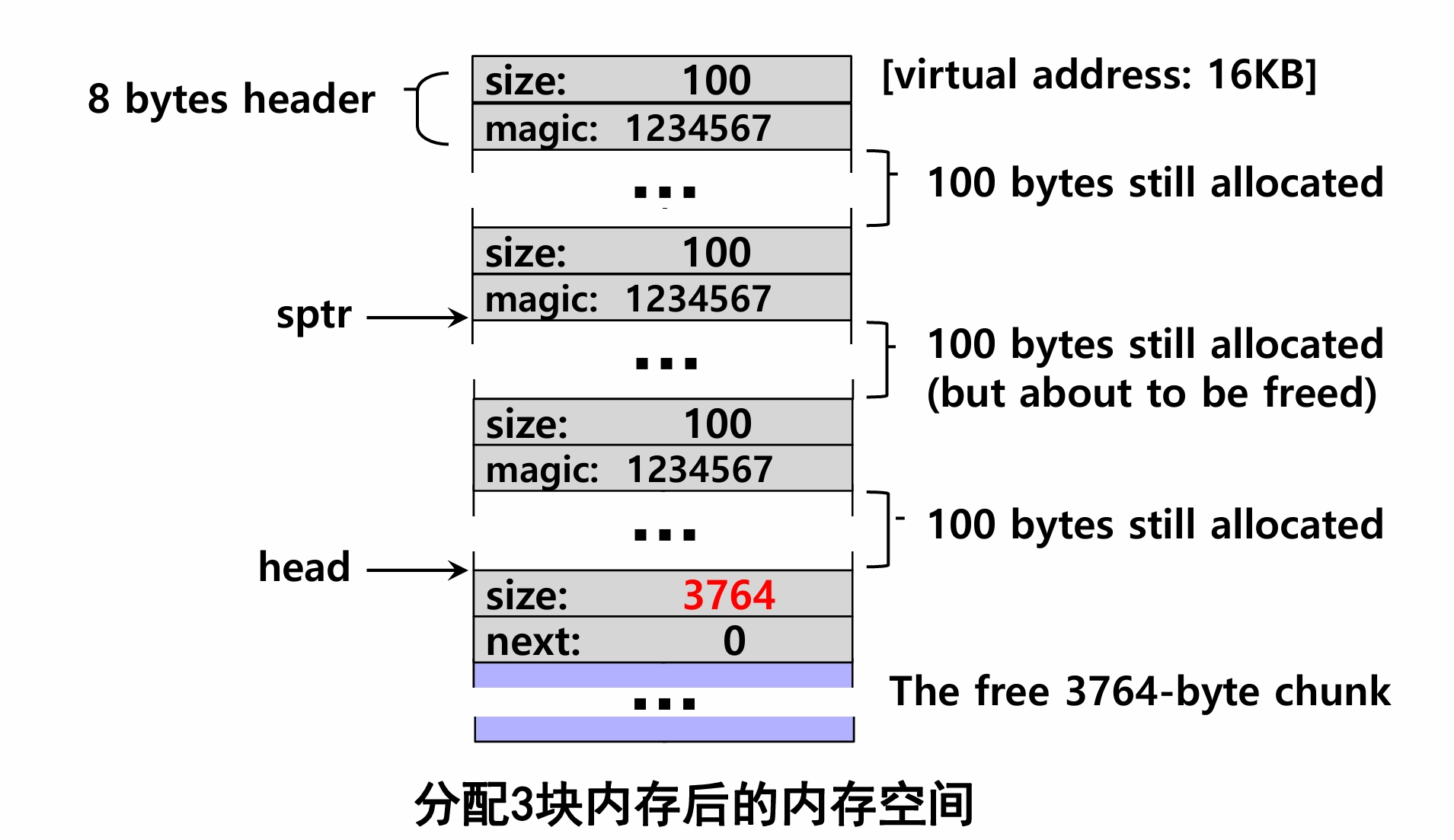

  • 分配3块内存后

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/43.png)

  • 释放1块内存后
    • 假设归还的空闲块被插 入到列表的头位置，那 么next指向什么地址？ ![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/44.png)

答：16708

  • 释放3块内存后

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/45.png)

目前的内存空间合理吗？

2. 空闲内存分配策略

  • 评价指标：速度快，碎片少，分配成功率高

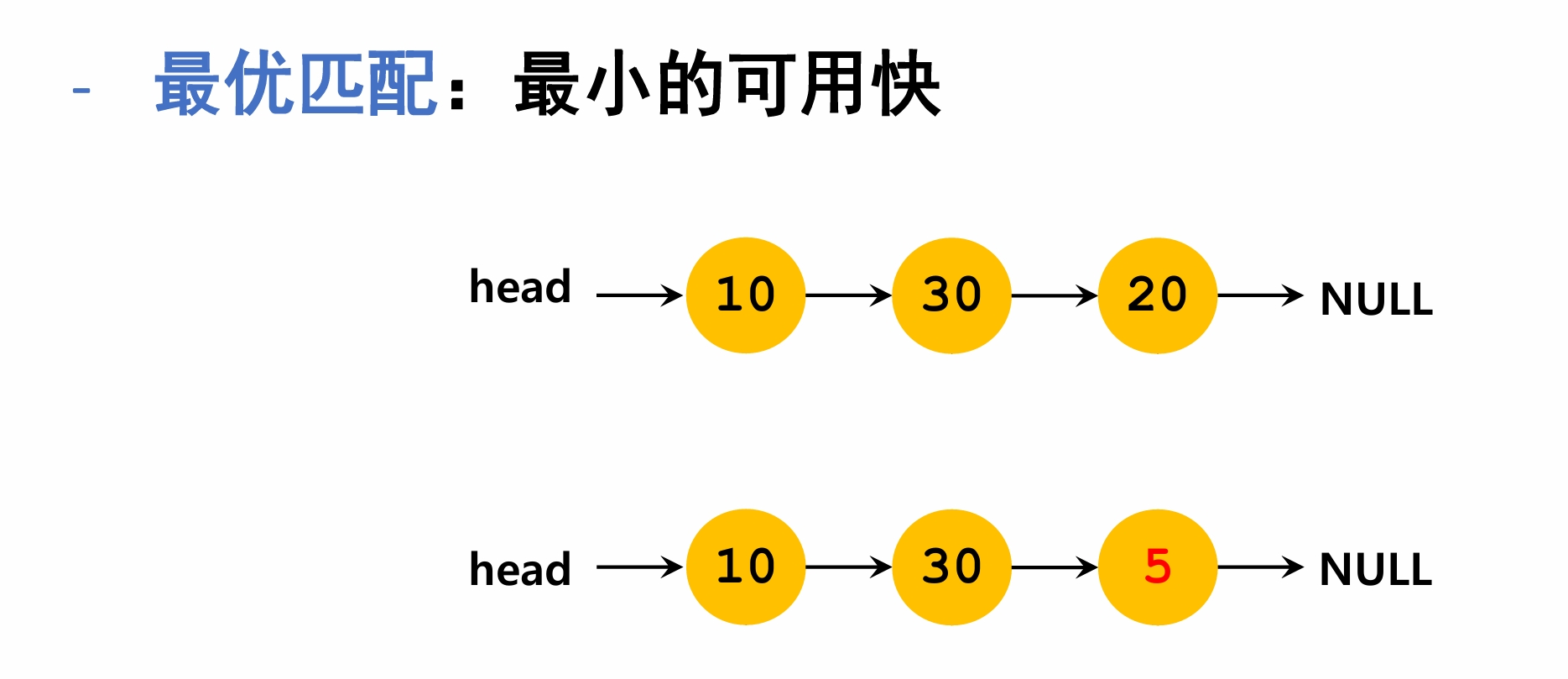

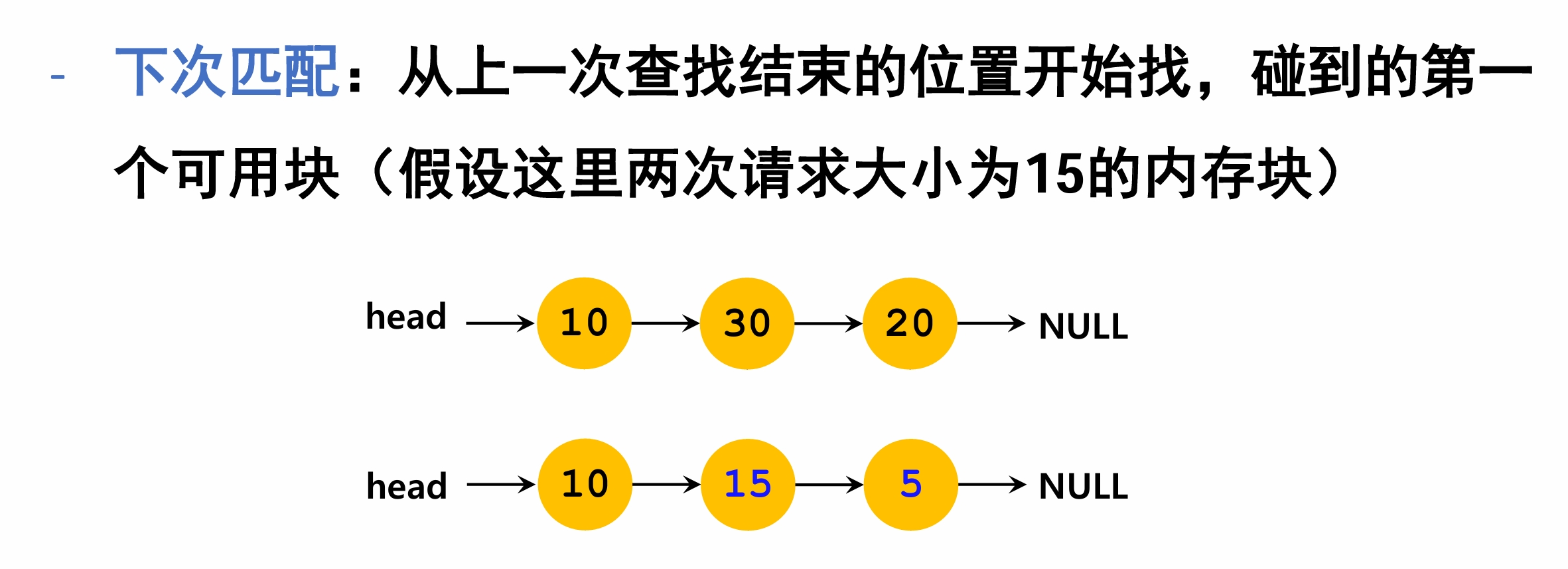

假设现在需要大小15的内存块

head -> 10 -> 30 -> 20 -> NULL

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/46.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/47.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/48.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/49.png)

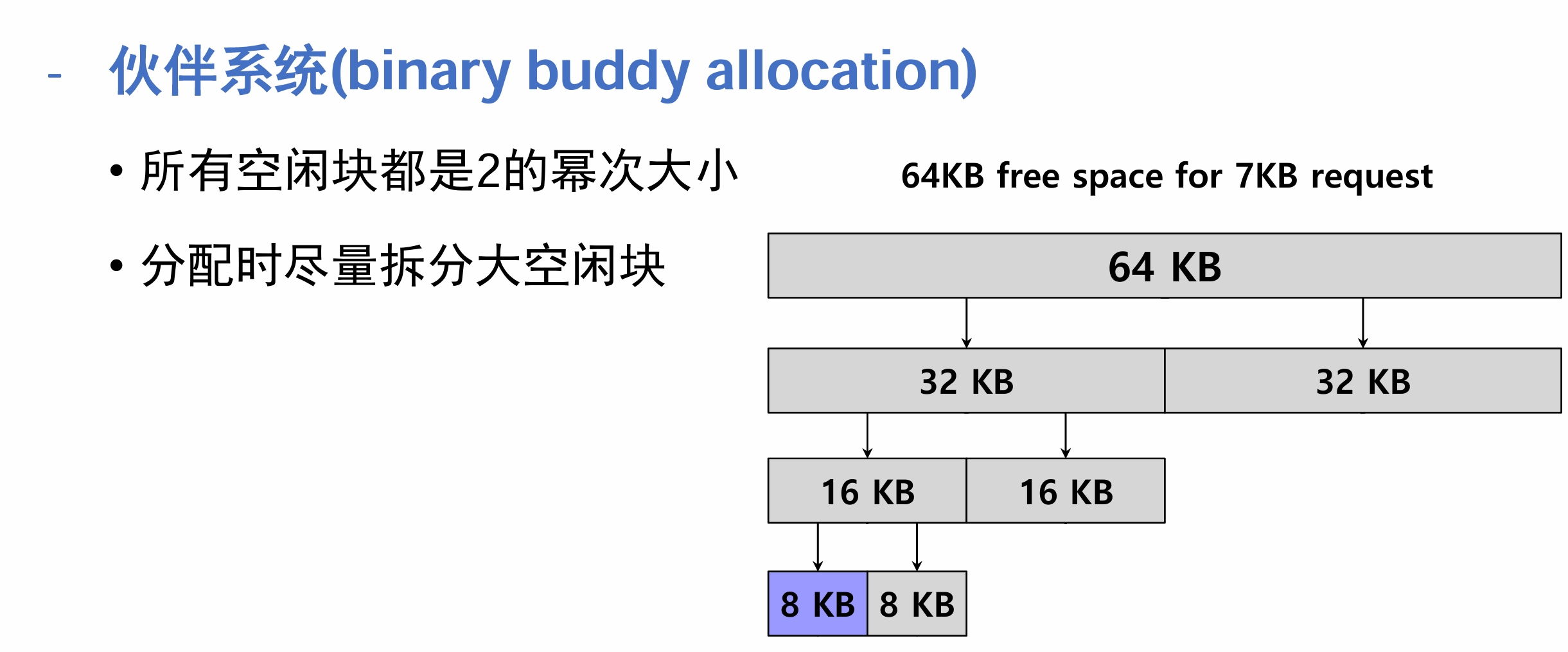

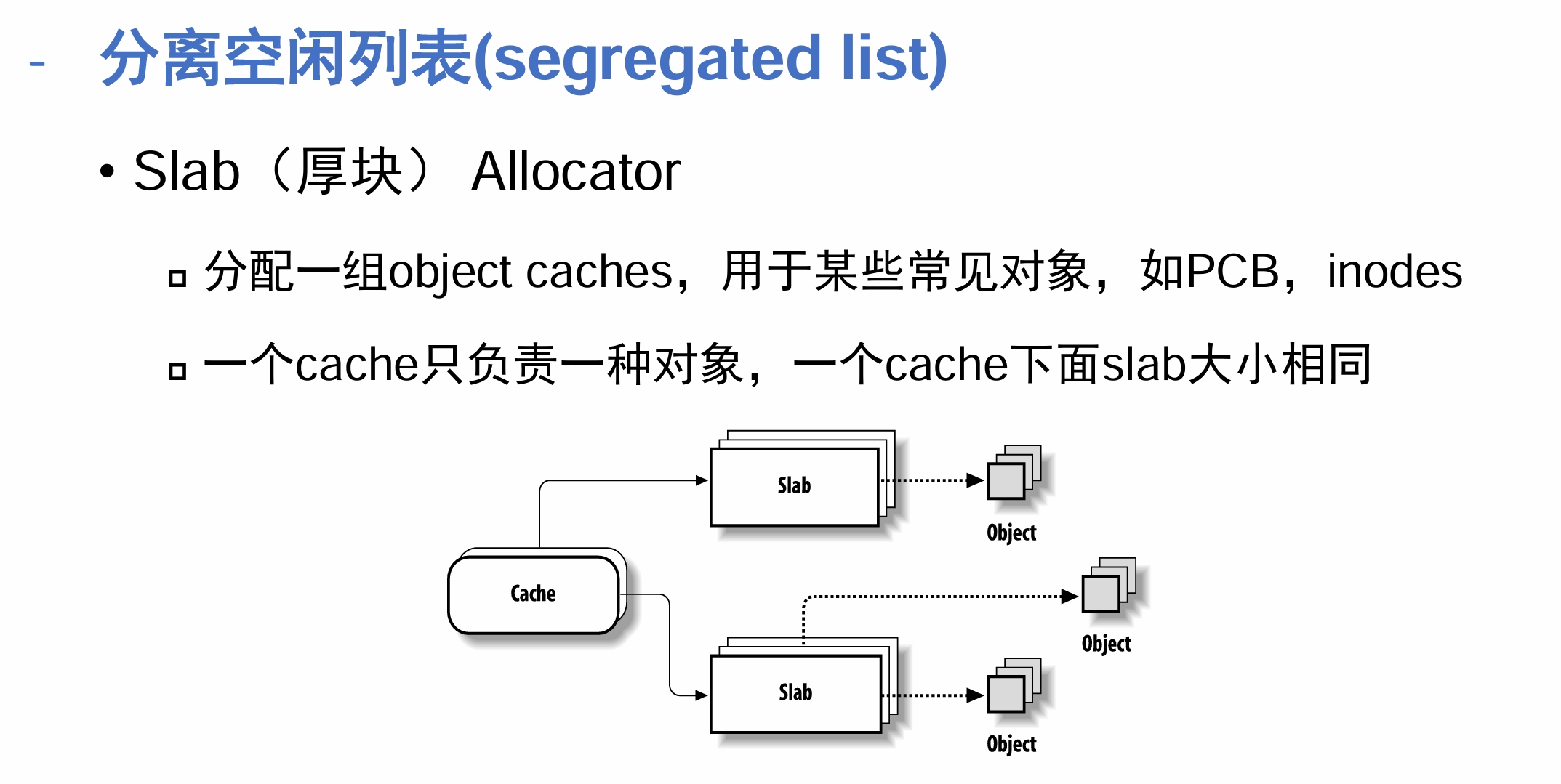

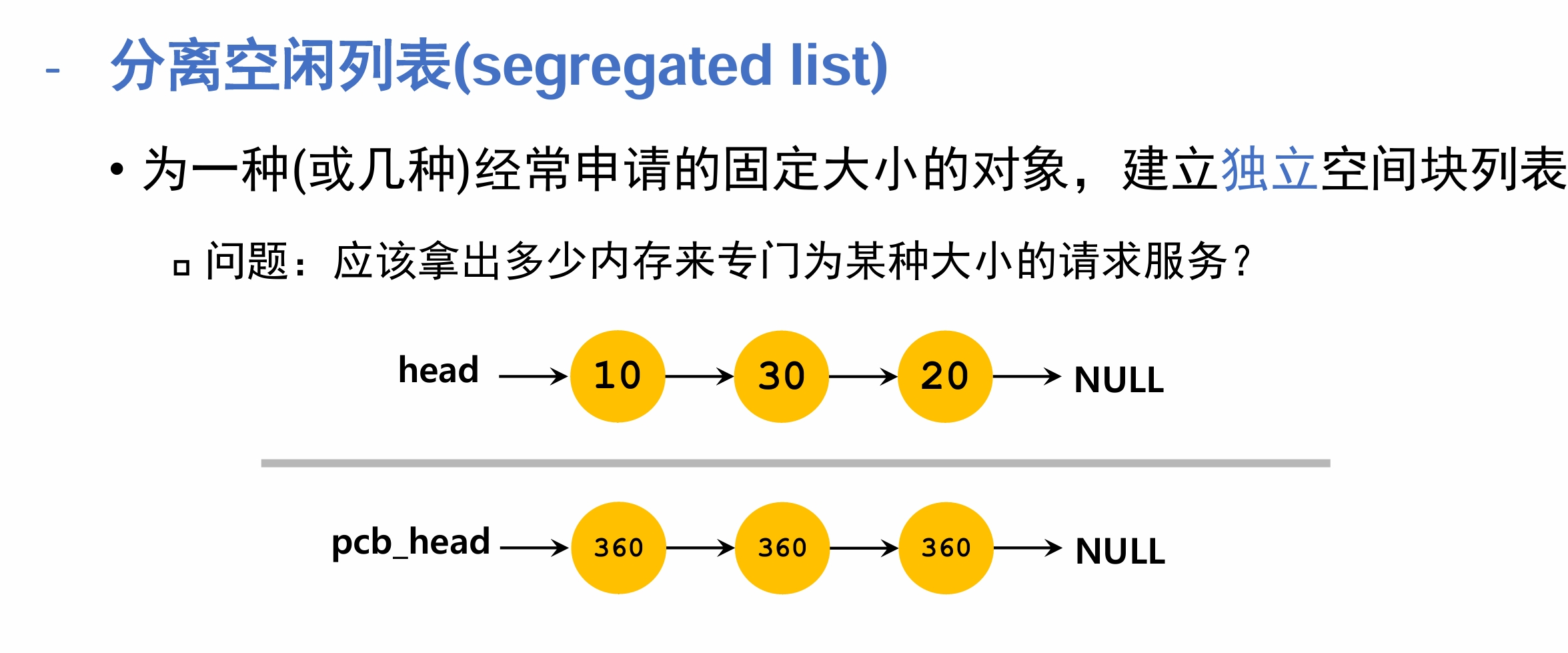

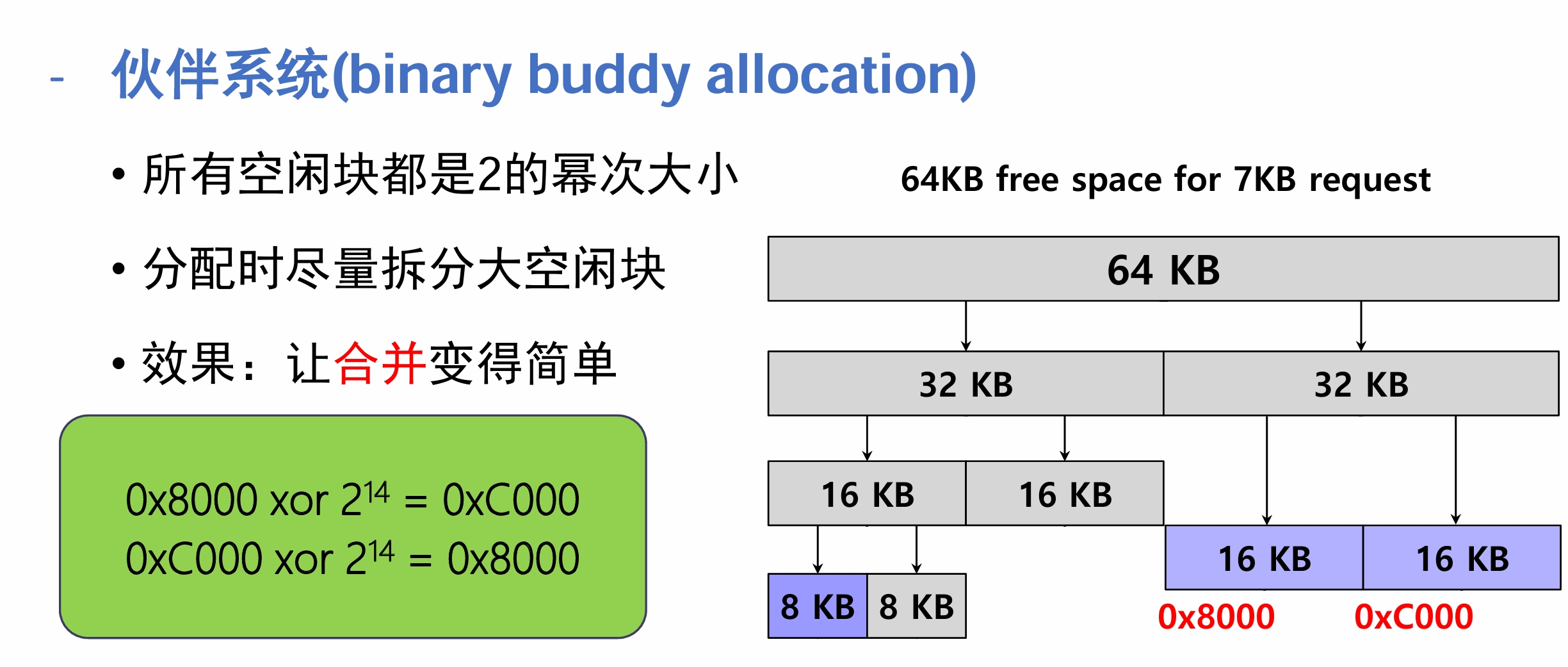

3. 其他方式

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/50.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/51.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/52.png)

![https://cdn.jsdmirror.com/gh/Satori5ama/Figurebed@main/img/53.png)
